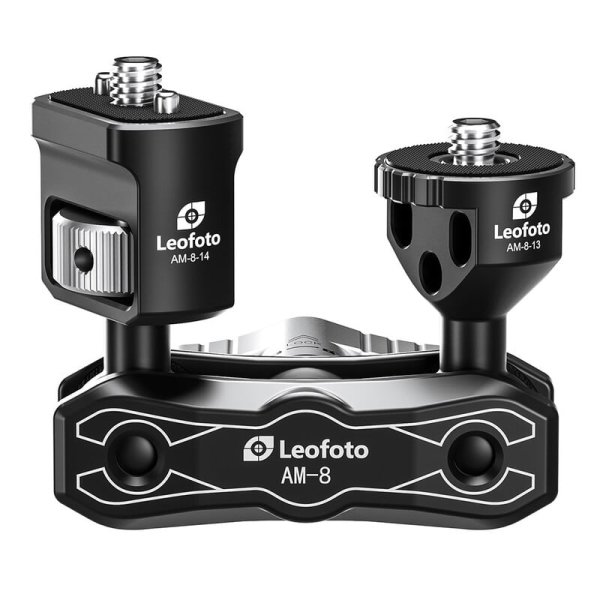

Gelenkarm AM-8 Kit aus AM-8 Grundkörper, AM-8-13 und AM-8-14 Gelenken
Leofoto AM-8 Modulares Gelenkarmsystem
Mit dem AM-8 haben die Produktentwicklern von Leofoto wohl das weltweit erste modulare Gelenkarmsystem entwickelt.
Ein Baukasten, der aus insgesamt 14 verschiedenen Modulen besteht die Sie allesamt kombinieren können, um die perfekte Lösung für ihre Aufgabenstellung zu finden. Die einzelnen Komponenten stellen wir Ihnen gleich vor.
Das AM-8 Kit ist der ideale Einstieg in das modulare AM-8-System und besteht aus den Komponenten:
- AM-8 Main Body
- AM-8-13 Gelenk mit 1/4"-Schraube und Auflagefläche
- AM-8-14 Gelenk mit 1/4"-Schraube und Verdrehsicherung nach ARRI-Standard
Diese stellen wir in folgendem in Detail vor.
AM-8 Grundgelenk "Main Body"
Das Grundgehäuse besteht aus zwei Platten die mit zwei Aussparungen für die Gelenke versehen sind. Diese sind mit stukturierten Gummiringen versehen, die für eine feine Friktion und eine sichere Klemmung sorgen.
Der große asymmetrisch gestaltete Klemmhebel verbindet die beiden Platten sicher miteinander und erlaubt eine gute Dosierung der Klemmkräfte. Durch ein Anheben des Klemmhebels können Sie ihn so drehen, damit er bei der Bedienung ihres Equipments nicht stört und sie ideal die Klemmung anziehen und lösen können.
AM-8-13 Kugelgelenk mit 1/4"-Schraube und stabilem Auflageteller
Wenn Sie große und schwere Zubehörteile an 1/4"-Gewindebuchsen montieren wollen, empfehlen wir dieses Kugelgelenk des AM-8-Systems. Durch den großflächigem Auflageteller, wird das Gewicht und die Hebelwirkung optimal verteilt.
AM-8-14 Kugelgelenk mit 1/4"-Schraube für ARRI-Equipment
Mit diesem Gelenk können Sie das AM-8-System an ihrem ARRI-Equipment befestigen, dank der integrierten Verdrehsicherung hat dieses Zubehör einen stabilen Halt.
AM-8 Komponenten:
Wie schon Anfangs erwähnt besteht dieses Baukastensystem aus 14 verschiedenen Komponenten die Sie je nach Bedarf kombinieren können. Diese möchten wir Ihnen kurz vorstellen:
-
AM-8 Komponenten:
Wie schon Anfangs erwähnt besteht dieses Baukastensystem aus 14 verschiedenen Komponenten die Sie je nach Bedarf kombinieren können. Diese möchten wir Ihnen kurz vorstellen:
- , die Basis des Baukastens
- , die Basis des Baukastens
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Für den leichten Einstieg in dieses Baukastensystem empfehlen wir das
Für den leichten Einstieg in dieses Baukastensystem empfehlen wir das aus dem AM-8 Main body und den Komponenten AM-8-13 und AM-8-14.
Für die Metallteile verwendet Leofoto die hochwertige 6061-T6 Aluminium-Legierung mit Magnesium und Silizium als Legierungsbestandteile. Dieses korrosionsbeständige Material zeichnet sich durch hohe Festigkeit und gute Zähigkeit aus. Die Streckgrenze ist vergleichbar mit Baustahl. Alle Teile werden auf modernsten CNC-Maschinen aus dem vollen Material gefräst und sind dadurch deutlich stabiler als Gußteile.
aus dem AM-8 Main body und den Komponenten AM-8-13 und AM-8-14.
Für die Metallteile verwendet Leofoto die hochwertige 6061-T6 Aluminium-Legierung mit Magnesium und Silizium als Legierungsbestandteile. Dieses korrosionsbeständige Material zeichnet sich durch hohe Festigkeit und gute Zähigkeit aus. Die Streckgrenze ist vergleichbar mit Baustahl. Alle Teile werden auf modernsten CNC-Maschinen aus dem vollen Material gefräst und sind dadurch deutlich stabiler als Gußteile.
